Demontage

DEMONTAGE

1. DEPOSER LE JOINT ENTRE CAPOT ET SUPPORT DE RADIATEUR

CONSEIL:

Procéder de la même manière pour les deux côtés.

(a) Déposer les 2 agrafes et le joint entre capot et support de radiateur.

2. DEPOSER LA BUTEE DE CAPOT

CONSEIL:

Procéder de la même manière pour les deux côtés.

(a) Libérer les 2 griffes et déposer la butée de capot.

3. DEPOSER LE COUSSINET DE CAPOT

CONSEIL:

Procéder de la même manière pour les deux côtés.

(a) Faire tourner dans le sens inverse des aiguilles d'une montre et déposer le coussinet de capot.

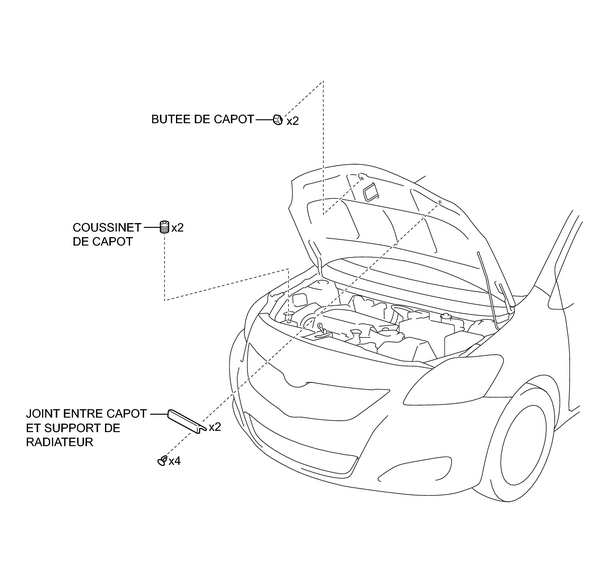

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

Reglage

REGLAGE

CONSEIL:

Les boulons de centrage servent à fixer la charnière de capot et le verrouillage de capot. Le capot et sa serrure ne peuvent pas être réglés si les boulons de centrage sont posés. Remplacer les boulons de centrage par des boulons standards (avec rondelles) pour effectuer les réglages.
Pour des boulons sans spécifications de couple, consulter le tableau des boulons standard .

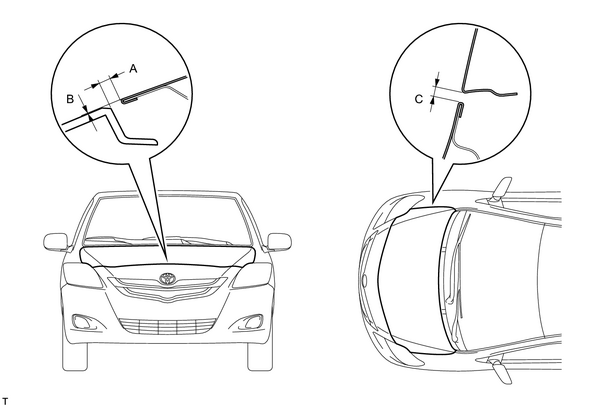

1. VERIFIER LE CAPOT

(a) S'assurer que les jeux se situent dans les plages de mesure standard.

Standard:

Zone	Mesure	Zone	Mesure
A	2,35 à 6,35 mm (0,092 à 0,250 po)	C	2,0 à 5,0 mm (0,079 à 0,197 po)
B	-2 à 2 mm (-0,079 à 0,079 po)	-	-

Zone

Mesure

Zone

Mesure

2,35 à 6,35 mm

(0,092 à 0,250 po)

2,0 à 5,0 mm

(0,079 à 0,197 po)

-2 à 2 mm

(-0,079 à 0,079 po)

2. REGLER LE CAPOT

(a) Desserrer les boulons de charnière côté capot.

(b) Déplacer le capot pour régler le jeu afin qu'il se situe dans la plage standard.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

(d) Régler la hauteur de l'extrémité avant du capot en faisant tourner le coussinet en caoutchouc.

CONSEIL:

Il est possible de soulever et d'abaisser le coussinet en caoutchouc en le faisant tourner.

(e) Régler le verrouillage de capot.

(1) Desserrer les 3 boulons.

(2) Régler la position de verrouillage de capot pour permettre à la gâche d'y entrer sans difficulté.

(3) Serrer les 3 boulons après le réglage.

Torque:

7,5 N·m {76 kgf·cm, 66in·lbf}

Remontage

REMONTAGE

1. REPOSER LE COUSSINET DE CAPOT

CONSEIL:

Procéder de la même manière pour les deux côtés.

(a) Faire tourner le sens des aiguilles d'une montre et reposer le coussinet de capot.

2. REPOSER LA BUTEE DE CAPOT

CONSEIL:

Procéder de la même manière pour les deux côtés.

(a) Engager les 2 griffes et reposer la butée de capot.

3. REPOSER LE JOINT ENTRE LE CAPOT ET LE SUPPORT DE RADIATEUR

CONSEIL:

Procéder de la même manière pour les deux côtés.

(a) Reposer le joint entre capot et support de radiateur avec les 2 agrafes.
