DEPOSE
1. DEPOSER LE CAPUCHON DE BRAS D'ESSUIE-GLACE AVANT

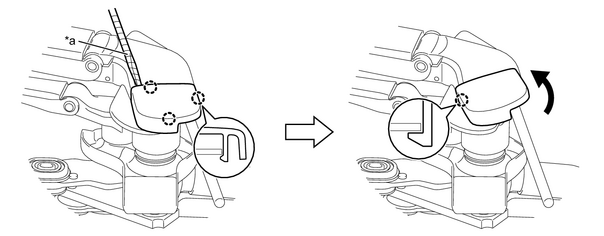

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer les 3 griffes.
Texte du schéma
*a |
Ruban adhésif de protection |
- |
- |
(b) Tout en faisant tourner le capuchon de bras d'essuie-glace avant, libérer la griffe pour déposer le capuchon de bras d'essuie-glace avant.
2. DEPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE AVANT
(a) Débrancher la durite de lave-glace. |
(b) Déposer l'écrou et le bras principal d'essuie-glace avant. Texte du schéma
|
(c) Appliquer du ruban adhésif de protection sur les zones indiquées sur le schéma. Texte du schéma
|
(d) Enrouler une corde autour du bras secondaire d'essuie-glace avant au niveau de la zone indiquée sur le schéma et la tirer vers le haut pour libérer et déposer l'ensemble de bras et de balai d'essuie-glace avant. Texte du schéma
REMARQUE:
|
3. DEPOSER LE JOINT LATERAL GAUCHE ENTRE L'AILE AVANT ET L'AUVENT
(a) Retirer le ruban adhésif double face et libérer la griffe et le guide. Texte du schéma
|
(b) Libérer l'agrafe et la griffe pour déposer le joint latéral gauche entre l'aile avant et l'auvent.
4. DEPOSER LE JOINT LATERAL DROIT ENTRE L'AILE AVANT ET L'AUVENT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
5. DEPOSER LE SOUS-ENSEMBLE DE GRILLE DE VENTILATION DE DESSUS D'AUVENT
(a) Débrancher la durite de lave-glace. |
(b) Libérer les 2 attaches.
(c) Déposer les 2 agrafes. |
(d) Libérer les 5 griffes et les 3 guides.
(e) Libérer les 9 guides pour déposer le sous-ensemble de grille de ventilation de dessus d'auvent.
6. DEPOSER L'ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT
(a) Déposer les 2 boulons. |
(b) Libérer l'oeillet comme indiqué sur le schéma.
(c) Débrancher le connecteur pour déposer l'ensemble de moteur et de tringlerie d'essuie-glace avant.
7. DEPOSER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE
(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la tige de tringlerie d'essuie-glace avant du pivot de bielle de l'ensemble de moteur d'essuie-glace avant, comme indiqué sur le schéma. Texte du schéma
|
(b) A l'aide d'une clé à douille "TORX" T30, retirer les 2 boulons et l'ensemble de moteur d'essuie-glace avant de l'ensemble de tringlerie d'essuie-glace. |
