Toyota Yaris Revue Technique: Mise Au Rebut

MISE AU REBUT

ATTENTION:

Avant d'effectuer le déploiement avant mise au rebut de toute pièce constitutive SRS, relire et suivre attentivement toutes les législations environnementales et relatives aux matériaux dangereux. Le déploiement avant mise au rebut peut être considéré comme un traitement de matériaux dangereux.

CONSEIL:

Avant mise à la casse d'un véhicule équipé d'un système SRS ou mise au rebut de l'ensemble de bouton d'avertisseur sonore, veiller à déployer au préalable l'airbag conformément à la procédure décrite ci-dessous. Si la moindre anomalie survient lors du déploiement de l'airbag, contacter immédiatement le service technique de TOYOTA MOTOR SALES, U.S.A., INC.

1. METTRE AU REBUT LE REMBOURRAGE DE VOLANT (lorsqu'il est reposé dans le véhicule)

CONSEIL:

Préparer une batterie qui servira de source d'alimentation électrique pour le déploiement de l'airbag.

(a) Vérifier le fonctionnement du SST.

SST: 09082-00700

ATTENTION:

Toujours utiliser le SST prescrit (outil de déploiement d'airbag SRS) lors du déploiement de l'airbag rideau.

(1) Brancher le SST sur la batterie.

(2) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie.

(3) Brancher la fiche noire du SST sur la borne négative (-) de la batterie.

Texte du schéma

*1

Batterie

(4) Appuyer sur le contacteur d'activation du SST et s'assurer que la LED du SST s'allume. ATTENTION: Ne pas raccorder le connecteur du SST (de couleur jaune) à l'airbag. Si la LED s'allume alors que le contacteur d'activation n'est pas enfoncé, il se peut que le SST soit défectueux. Utiliser dans ce cas un nouveau SST.

(5) Débrancher le SST de la batterie.

(b) Lire les mesures de précaution .

(c) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(d) Déposer le cache inférieur de colonne de direction .

(e) Débrancher le connecteur d'airbag, comme indiqué sur le schéma. REMARQUE: Veiller à ne pas endommager le faisceau de câbles de l'airbag rideau en manipulant le connecteur d'airbag rideau. Texte du schéma *1 Coulisseau

(f) Poser le SST.

(1) Brancher le SST. SST: 09082-00700 SST: 09082-00780 REMARQUE: Pour éviter d'endommager le connecteur et le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du mécanisme de double verrouillage.

(2) Eloigner le SST d'au moins 10 m (33 pi) de la vitre latérale avant du véhicule. Texte du schéma *1 Batterie

(3) Fermer toutes les portes et fenêtres du véhicule en gardant assez d'espace pour faire passer le faisceau de câbles du SST par la vitre latérale avant.

REMARQUE:

Veiller à ne pas endommager le faisceau de câbles du SST.

(4) Brancher la fiche rouge du SST sur la borne positive de la batterie et la fiche noire sur la borne négative de la batterie.

(g) Déployer l'airbag.

(1) S'assurer qu'il n'y a personne dans le véhicule ni dans un rayon de 10 m (33 pi) autour de celui-ci.

(2) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.

CONSEIL:

L'airbag rideau se déploie au moment où la LED du contacteur d'activation du SST s'allume.

(h) Mettre le rembourrage de volant au rebut. Texte du schéma *1 Sac en plastique ATTENTION: Le rembourrage de volant est brûlant après le déploiement de l'airbag; éviter donc de le toucher dans les 30 minutes minimum qui suivent. Porter des gants et des lunettes de protection pour manipuler le rembourrage de volant dont l'airbag s'est déployé. Ne pas verser d'eau ou toute autre substance sur le bouton d'avertisseur sonore dont l'airbag s'est déployé. Toujours se laver les mains à l'eau une fois l'opération terminée. (1) Déposer le rembourrage de volant du volant. (2) Mettre le rembourrage de volant dans un sac en plastique, fermer hermétiquement et mettre au rebut selon les réglementations locales en vigueur.

2. METTRE AU REBUT LE REMBOURRAGE DE VOLANT (lorsqu'il n'est pas reposé dans le véhicule)

REMARQUE:

Veiller à respecter la procédure suivante lors du déploiement de l'airbag.

CONSEIL:

Préparer une batterie qui servira de source d'alimentation électrique pour le déploiement de l'airbag.

(a) Vérifier le fonctionnement du SST.

SST: 09082-00700

ATTENTION:

Lors du déploiement de l'airbag, toujours utiliser le SST spécifié: Outil de déploiement d'airbag SRS

(1) Brancher le SST sur la batterie.

(2) Brancher le SST sur la batterie. Brancher la fiche rouge du SST sur la borne positive (+) de la batterie et sa fiche noire sur la borne négative (-) de la batterie.

Texte du schéma

*1

Batterie

(3) Appuyer sur le contacteur d'activation du SST et s'assurer que la LED du SST s'allume. ATTENTION: Ne pas brancher le connecteur jaune du SST à l'airbag. Si la LED s'allume lorsque le contacteur d'activation n'est pas enfoncé, le SST présente un dysfonctionnement. Remplacer l'SST.

(4) Débrancher le SST de la batterie.

(b) Déposer le rembourrage de volant .

(c) A l'aide d'un faisceau de câbles torsadé, arrimer le rembourrage de volant à une roue non utilisée.

Texte du schéma

*a	Section de la partie striée du faisceau de câbles

Section de la partie striée du faisceau de câbles:

Zone	Mesure
A	1,25 mm 2 minimum (0,00192 po. 2 minimum)

ATTENTION:

Si le faisceau de câbles est trop fin ou si un autre objet est utilisé pour arrimer le rembourrage de volant, il risque de se casser net lors du déploiement de l'airbag. Toujours utiliser un câble à usage automobile d'une section de 1,25 mm 2 (0,0019 po. 2 ) minimum.

CONSEIL:

Pour calculer la surface de la section striée du faisceau de câbles en coupe transversale:

Surface de coupe transversale = 3,14 x (diamètre) 2 / 4

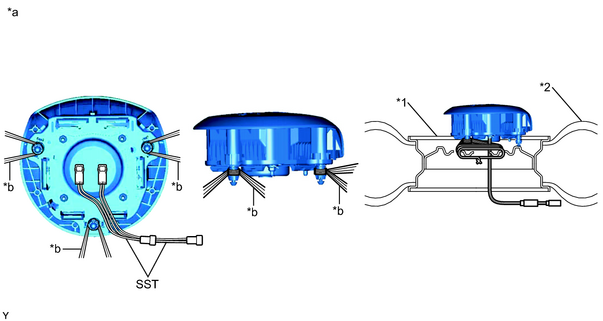

(1) Enrouler les 3 câbles au moins 3 fois chacun autour de chaque anneau élastique.

Texte du schéma

*1	Jante	*2	Pneu
*a	Fixer l'airbag avec la surface de déploiement orientée vers le haut	*b	3 fois minimum

(2) Poser le rembourrage de volant sur un ensemble pneu-roue non utilisé, côté déploiement de l'airbag vers le haut. Attacher séparément chaque côté du rembourrage de volant à la roue, via les orifices des écrous de moyeu. Placer le connecteur du SST de sorte qu'il pende par un des orifices de moyeu de la roue.

SST: 09082-00802

09082-10801

09082-30801

REMARQUE:

Le déploiement de l'airbag endommagera la roue, se servir donc d'une roue non utilisée.

(d) Poser le SST.

ATTENTION:

Poser la roue sur une surface plane.

(1) Brancher le connecteur SST.

SST: 09082-00700

REMARQUE:

Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage. De même, laisser du mou au faisceau de câbles du SST à l'intérieur de la jante.

(2) Eloigner le SST d'au moins 10 m (33 pi) de l'airbag arrimé à la roue.

(e) Couvrir le rembourrage de volant (avec une boîte en carton). Texte du schéma *1 Poids (1) Couvrir le rembourrage de volant avec une boîte en carton. (2) Placer des poids dans la boîte en carton dans 4 endroits avec un total d'au moins 190 N (19 kg, 42,7 lb.). Dimensions de la boîte en carton: Zone Mesure X 460 mm (1,51 pi) Y 650 mm (2,13 pi) REMARQUE: Si la dimension Y de la boîte en carton dépasse le diamètre de la roue avec pneu sur laquelle est attaché le rembourrage de volant, la dimension X doit être la suivante. X = 460 mm (1,51 pi) + largeur du pneu Si la boîte en carton utilisée est plus petite que la taille prescrite, il est possible qu'elle soit cassée par le choc provoqué par le déploiement de l'airbag.

(f) Couvrir le rembourrage de volant (avec des pneus).

Texte du schéma

*a	Diamètre intérieur
*b	Largeur
*c	Pneus (3 minimum)

(1) Placer au moins 3 pneus sans roue sur la roue avec pneu auquel est attaché le rembourrage de volant.

(2) Placer par-dessus une roue avec pneu.

Dimension des pneus:

Zone	Mesure
Diamètre intérieur	360 mm (14,17 po)
Largeur	185 mm (7,28 po)

ATTENTION:

Ne pas utiliser de pneus montés sur roue, sauf celui du dessus et celui du dessous.

(3) Attacher les pneus l'un à l'autre à l'aide de 2 câbles. ATTENTION: Veiller à ce que les câbles soient bien serrés. Si les câbles ne sont pas bien serrés, les pneus risquent de se détacher suite au déploiement de l'airbag.

(g) Déployer l'airbag. Texte du schéma *A A l'aide d'une boîte en carton *B Utilisation de pneus *1 Batterie *2 Rembourrage de volant (1) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie et sa fiche noire sur la borne négative (-) de la batterie. (2) S'assurer qu'il n'y a personne dans un rayon de 10 m (33 pi) autour de la roue à laquelle le rembourrage de volant est attaché. (3) Enfoncer le contacteur d'activation du SST et procéder au déploiement de l'airbag. ATTENTION: Avant de déployer l'airbag, s'assurer qu'il n'y a personne près de l'airbag. CONSEIL: L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.

(h) Mettre le rembourrage de volant au rebut. Texte du schéma *1 Sac en plastique ATTENTION: Le rembourrage de volant est brûlant après le déploiement de l'airbag; éviter donc de le toucher dans les 30 minutes minimum qui suivent. Porter des gants et des lunettes de protection pour manipuler un rembourrage de volant dont l'airbag s'est déployé. Ne pas verser d'eau ou autre sur un rembourrage de volant dont l'airbag s'est déployé. Toujours se laver les mains à l'eau une fois l'opération terminée. (1) Déposer le rembourrage de volant de la roue. (2) Mettre le rembourrage de volant dans un sac en plastique, fermer hermétiquement et mettre au rebut selon les réglementations locales en vigueur.
