REPOSE
1. REPOSER LE BLOC DE CLIMATISATION
(a) Reposer le bloc de climatisation avec les 3 vis.
2. REPOSER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION
(a) Reposer l'ensemble d'amplificateur de climatisation avec la vis.
3. REPOSER LE RENFORT DE TABLEAU DE BORD
(a) Serrer provisoirement le bloc de climatisation avec les 3 vis.
Torque:
4,0 N·m {41 kgf·cm, 35in·lbf}
(b) Reposer le renfort de tableau de bord en même temps que le bloc de climatisation avec les 9 boulons.

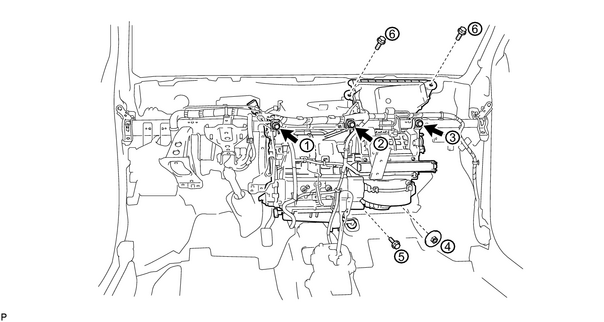

(c) Serrer provisoirement les 3 vis, les 3 boulons et l'écrou dans l'ordre indiqué sur le schéma.
Torque:
4,0 N·m {41 kgf·cm, 35in·lbf}pour la vis
9,8 N·m {100 kgf·cm, 87in·lbf}pour l'écrou
9,8 N·m {100 kgf·cm, 87in·lbf}pour le boulon
(d) Poser le faisceau de câbles avec les attaches et raccorder les connecteurs.
(e) Engager les attaches.
(f) Brancher les connecteurs.
(g) Reposer le câble de masse avec son boulon.
Torque:
3,2 N·m {33 kgf·cm, 28in·lbf}
(h) Reposer la durite de vidange dans la position indiquée sur le schéma. REMARQUE:
|
4. REPOSER LE PORTE-CONNECTEUR N° 2
(a) Brancher les connecteurs.
(b) Reposer le porte-connecteur n° 2 à l'aide du boulon.
Torque:
3,2 N·m {33 kgf·cm, 28in·lbf}
5. REPOSER L'ECU DE CARROSSERIE PRINCIPALE (J/B COTE CONDUCTEUR)
(a) Reposer l'ECU de carrosserie principale avec les 2 boulons.
Torque:
3,2 N·m {33 kgf·cm, 28in·lbf}
(b) Brancher les 5 connecteurs et les 3 attaches
6. REPOSER LE SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD (a) Reposer le sous-ensemble de renfort de tableau de bord avec boulon, vis et écrou. Torque: 9,8 N·m {100 kgf·cm, 87in·lbf} (b) Engager l'attache. |
7. REPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR
(a) Engager les 5 griffes pour reposer l'ensemble de buse de dégivreur.
(b) Brancher les 3 attaches et le connecteur et reposer le faisceau de câbles.
8. REPOSER L'ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE
(a) Engager les 3 griffes pour reposer l'ensemble de conduite de chauffage à registre.
9. REPOSER L'ENSEMBLE DE COLONNE DE DIRECTION
10. REPOSER LE SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD
11. BRANCHER LA DURITE D'ENTREE D'EAU DE CHAUFFAGE
(a) Brancher la durite d'entrée d'eau de chauffage sur l'unité de chauffage. Texte du schéma
REMARQUE: La reposer avec l'agrafe de la durite et en s'assurant que le repère présente l'angle correct, comme indiqué sur le schéma. |
12. BRANCHER LA DURITE DE SORTIE D'EAU DE CHAUFFAGE
(a) Brancher la durite de sortie d'eau de chauffage sur l'unité de chauffage. Texte du schéma
REMARQUE: La reposer avec l'agrafe de la durite et en s'assurant que le repère présente l'angle correct, comme indiqué sur le schéma. |
13. REPOSER LE SOUS-ENSEMBLE DE TUYAU DE LIQUIDE
(a) Déposer le ruban adhésif en vinyle du sous-ensemble de tuyau de liquide et de la pièce de branchement de l'unité.
(b) Appliquer suffisamment d'huile pour compresseur (ND-OIL8) sur un joint torique neuf et sur la pièce de branchement du sous-ensemble de tuyau de liquide.
Huile pour compresseur:
ND-OIL8 ou huile équivalente
(c) Poser le joint torique sur le sous-ensemble de tuyau de liquide.
(d) Brancher le sous-ensemble de tuyau de liquide sur l'unité.
14. REPOSER LE SOUS-ENSEMBLE DE TUYAU D'ASPIRATION
(a) Déposer le ruban adhésif en vinyle du sous-ensemble du tuyau d'aspiration et de la pièce de branchement de l'unité.
(b) Appliquer suffisamment d'huile pour compresseur (ND-OIL8) sur un joint torique neuf et sur la pièce de branchement du sous-ensemble de tuyau d'aspiration.
Huile pour compresseur:
ND-OIL8 ou huile équivalente
(c) Reposer le joint torique sur le sous-ensemble de tuyau d'aspiration.
(d) Introduire correctement le raccord-crochet dans les orifices de raccord et serrer le boulon. Torque: 9,8 N·m {100 kgf·cm, 87in·lbf} |
15. AJOUTER DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
16. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
Torque:
5,4 N·m {55 kgf·cm, 48in·lbf}
17. VERIFIER LE TEMOIN SRS
18. CHARGER LE REFRIGERANT
19. FAIRE MONTER LE MOTEUR EN TEMPERATURE
20. RECHERCHER D'EVENTUELLES FUITES DE LIQUIDE DE REFROIDISSEMENT
21. RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT
22. ORIENTER LES ROUES AVANT DANS L'AXE DU VEHICULE
23. EFFECTUER LE CALIBRAGE DU POINT ZERO DU CAPTEUR DE COUPLE
