Toyota Yaris Revue Technique: Contacteur D'eclairage De Seuil De Compartiment Moteur (pour Berlines)

Depose

DEPOSE

1. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

2. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE CAPOT

(a) Débrancher le connecteur et dégager l'attache.

(b) Déposer les 3 boulons.

(c) Débrancher le câble de commande de verrouillage de capot et déposer le dispositif de verrouillage de capot.

Pieces Constitutives

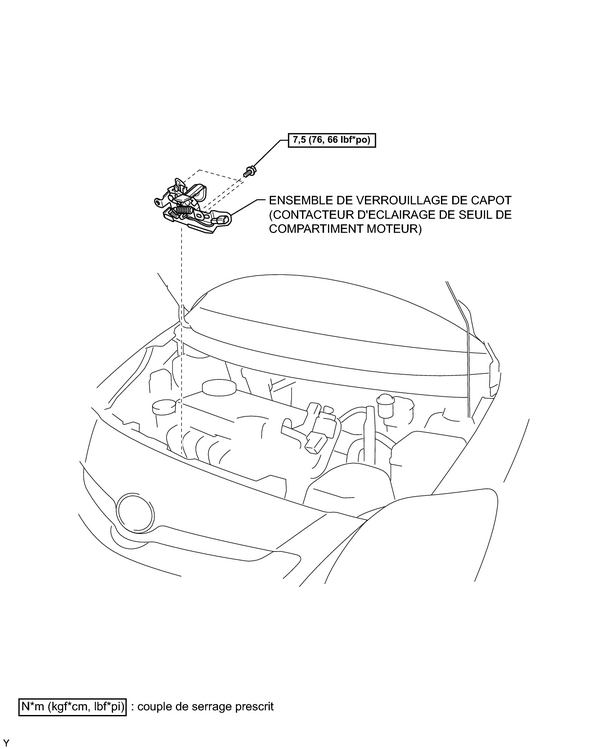

PIECES CONSTITUTIVES

SCHEMA

Verification

VERIFICATION

1. VERIFIER L'ENSEMBLE DE VERROUILLAGE DE CAPOT (a) Vérifier la résistance du contacteur d'éclairage de seuil de compartiment moteur. (1) A l'aide d'un ohmmètre, mesurer la résistance et vérifier les résultats en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Branchement du tester Condition Condition spécifiée 1 - 2 Verrouiller 10 kΩ minimum 1 - 2 Déverrouiller En dessous de 1 Ω Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de verrouillage de capot.

Repose

REPOSE

1. REPOSER L'ENSEMBLE DE VERROUILLAGE DE CAPOT

(a) Brancher le câble de commande de verrouillage de capot.

(b) Reposer le verrouillage de capot avec les 3 boulons. Torque: 7,5 N·m {76 kgf·cm, 66in·lbf}

(c) Brancher le connecteur et l'attache de faisceau de câbles.

2. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

Torque:

5,4 N·m {55 kgf·cm, 48in·lbf}
