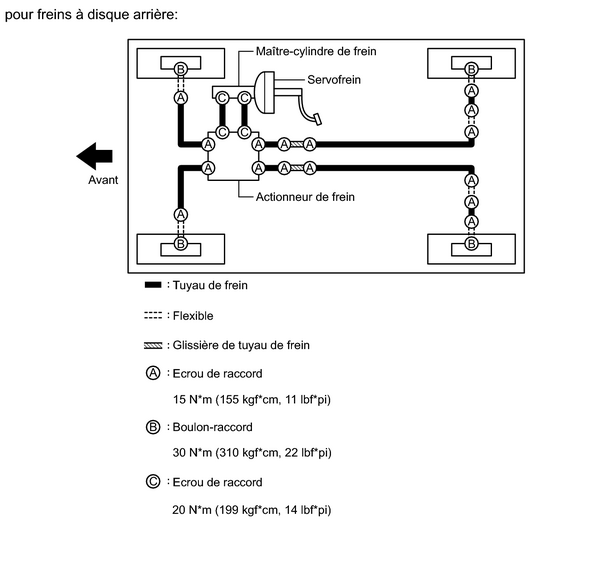

Toyota Yaris Revue Technique: Canalisation De Frein (pour Hatchback)

REMARQUE:

• Etant donné que les canalisations de frein sont classifiées comme les pièces essentielles en matière de sécurité, veiller à démonter et à vérifier toutes les pièces constitutives en cas de fuite de liquide de frein. En cas d'anomalie, remplacer la pièce constitutive par un élément neuf.
• Lors de la dépose des pièces constitutives du système de freinage, protéger les branchements des canalisations de frein pour éviter que des corps étrangers (poussière ou saletés) ne pénètrent dans celles-ci.
• Ne pas endommager ni déformer les canalisations de frein lors de leur dépose ou repose.
• En cas de pose d'un oeillet sur la carrosserie, s'assurer que la canalisation de frein passe bien par le centre de la rondelle.
• En cas de pose d'une canalisation de frein ou d'un flexible, s'assurer qu'ils ne sont ni tordus, ni pliés.
• Si le capuchon d'un flexible ne correspond pas parfaitement à la rainure située sur le support, tordre légèrement le flexible pour l'introduire.
• Les flexibles ne doivent pas présenter de trace d'huile d'amortisseur, de graisse, etc.
• En cas de pose d'une canalisation de frein sur une attache en plastique, s'assurer que la canalisation de frein n'est ni desserrée, ni coincée.
• Ne pas réutiliser des agrafes ou des attaches en plastique qui ont été déposées d'un flexible.
• Après la pose d'une canalisation de frein ou d'un flexible, s'assurer qu'ils n'entravent pas d'autres pièces constitutives.
• Lors du débranchement et du rebranchement d'un flexible et d'une canalisation de frein: Texte du schéma

  *a	Débranchement
  *b	Tourner
  *c	Maintenir
  *d	Branchement

  1. Maintenir le flexible à l'aide d'une clé et débrancher la canalisation de frein avec une clé à écrou de raccord sans la déformer.
  2. Déposer l'agrafe.
  3. Poser une nouvelle agrafe.
  4. Brancher la canalisation de frein avec une clé à écrou de raccord sans la déformer.
• Lors du branchement d'une canalisation de frein et d'une glissière: Texte du schéma

  *1	Glissière
  *a	Tourner
  *b	Maintenir

  1. Maintenir la glissière pour éviter toute déformation de la canalisation de frein et brancher la canalisation de frein sur la glissière à l'aide d'une clé à écrou de raccord.
  2. Maintenir la glissière pour éviter toute déformation de la canalisation de frein et reposer le boulon pour fixer la glissière à la carrosserie.
